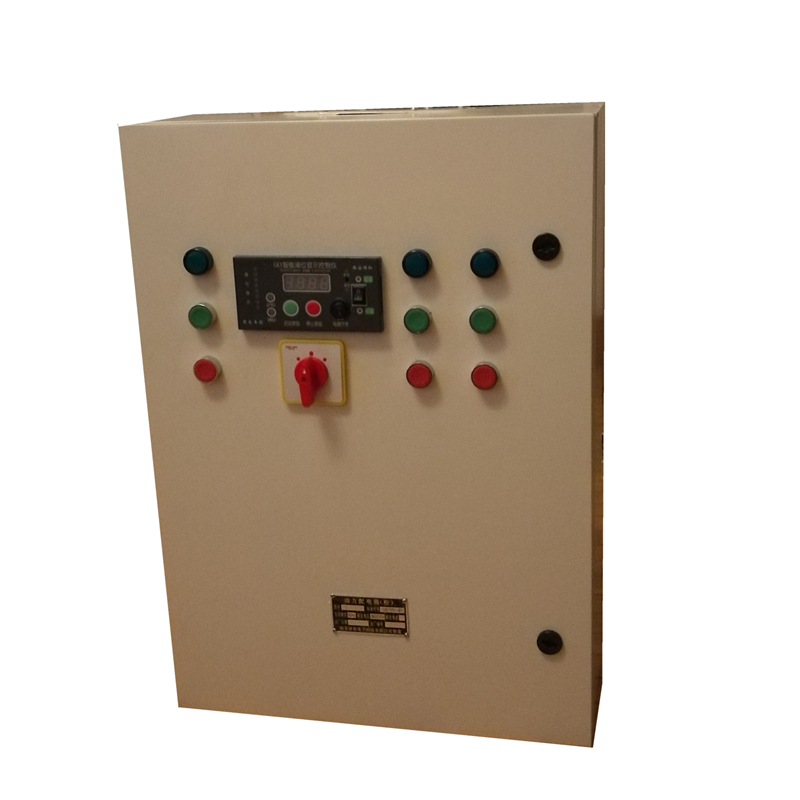

GKY3X3A/1、GKY4X4A/1分别为控制3台泵、4台泵直接启动循环使用液位控制箱。该控制箱设置了手动自动转换开关,将转换开关选择手动,按下起动按钮时启动,按下停止按钮时停止。将转换开关选择自动,根据液位高低自动开关水泵。仪表可以设为排水型或供水型,排水型高位启泵低位停泵,供水型低位启泵高位停泵,均具有多台泵循环交替使用功能。该控制箱可以做成双层门防雨不锈钢控制箱,也可以配备通讯接口。
水泵功率等级:

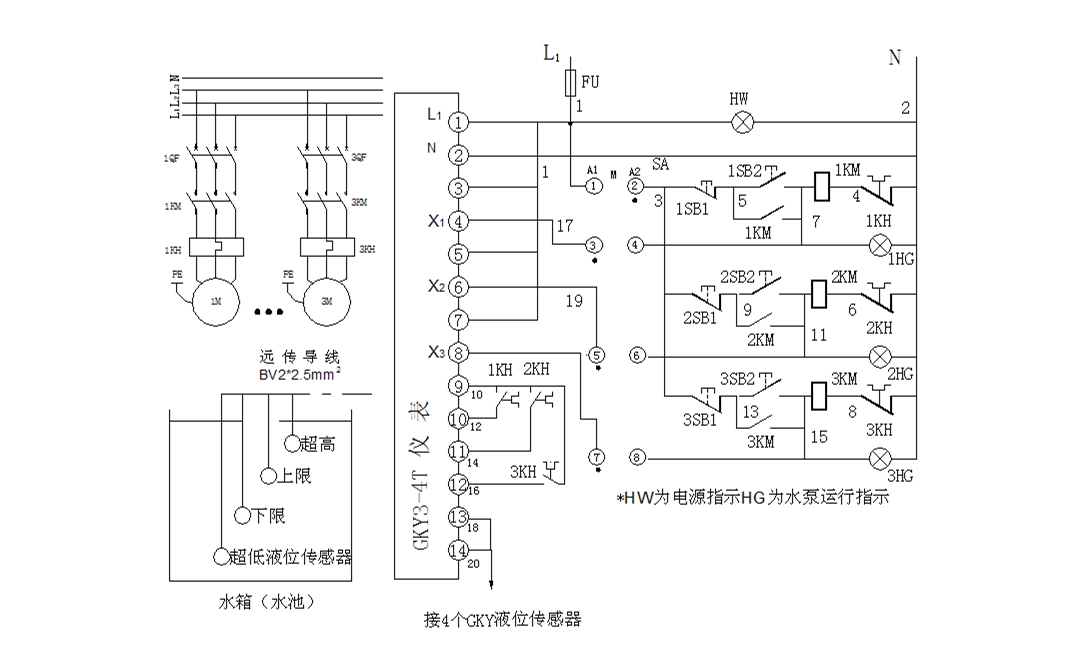

该控制箱配超高、上限、下限、超低四个液位传感器,设计原理图如下:
★手动自动转换:将转换开关打到左侧档位,即手动档位,按下启动按钮则水泵启动,按下停止按钮水泵停止。将转换开关打到右侧档位,即自动档位,则三台泵循环交替使用/应急时同时自动。
★三台泵循环交替使用/应急时同时自动:拨动仪表上的选择开关,选择供水或排水。
*供水时:在水位低于上限传感器时启动一台泵供水,水位上升至超高时停泵。当水位再次下降至上限传感器时则启动另一台泵,如此三台泵循环交替使用。如果一台泵供水不及时,水位继续下降,低于下限传感器时则启动第二台泵。如果两台泵工作仍不能及时供水,水位继续下降至超低以下时启动第三台泵,这时三台泵同时工作。关泵时按照先开先关的顺序,逐步关泵。水位上升至下限传感器时关一台泵,上升至上限传感器时再关一台泵,上升至超高再关第三台泵,这时三台泵全部关闭。
*排水时:在水位高于下限传感器时启动一台泵排水,水位下降至超低时停泵。当水位再次上升至下限传感器时则启动另一台泵,如此三台泵循环交替使用。如果一台泵排水不及时,水位继续上升,高于上限传感器时则启动第二台泵。如果两台泵工作仍不能及时排水,水位继续上升至超高以下时启动第三台泵,这时三台泵同时工作。关泵时按照先开先关的顺序,逐步关泵。水位下降至上限传感器时关一台泵,下降至下限传感器时再关一台泵,下降至超低时再关第三台泵,这时三台泵全部关闭。
★故障报警:如果一台泵出现故障,仪表则发出声光报警,同时另一台泵自动投入工作。
★超时换泵:如果一台泵工作时间太长,超过6小时,则自动换另一台泵工作。
★超低超高水位报警报警:供水型超低传感器缺水报警,排水型超高传感器水满报警。
★手动自动转换:将转换开关打到左侧档位,即手动档位,按下启动按钮则水泵启动,按下停止按钮水泵停止。将转换开关打到右侧档位,即自动档位,则四台泵循环交替使用/应急时同时自动。
★四台泵循环交替使用/应急时同时自动:拨动仪表上的选择开关,选择供水或排水。
*供水时:在水位低于上限传感器时启动一台泵供水,水位上升至超高时停泵。当水位再次下降至上限传感器时则启动另一台泵,如此四台泵循环交替使用(四台泵中选一台使用)。如果一台泵供水不及时,水位继续下降,低于中间传感器时则启动第二台泵(四台泵中选二台使用)。如果两台泵工作仍不能及时供水,水位继续下降至下限以下时启动第三台泵(四台泵中选三台使用)。如果三台泵工作仍不能及时供水,水位继续下降至超低以下时启动第四台泵。这时四台泵同时工作。关泵时按照先开先关的顺序,逐步关泵。水位上升至下限传感器时关一台泵,上升至中间传感器时再关一台泵,上升至上限传感器时再关一台泵,上升至超高再关第四台泵,这时四台泵全部关闭。
*排水时:在水位高于下限传感器时启动一台泵排水,水位下降至超低时停泵。当水位再次上升至下限传感器时则启动另一台泵,如此四台泵循环交替使用(四台泵中选一台使用)。如果一台泵排水不及时,水位继续上升,高于中间传感器时则启动第二台泵(四台泵中选二台使用)。如果两台泵工作仍不能及时排水,水位继续上升至上限时启动第三台泵(四台泵中选三台使用)。如果三台泵工作仍不能及时排水,水位继续上升至超高时启动第四台泵,这时四台泵同时工作。关泵时按照先开先关的顺序,逐步关泵。水位下降至上限传感器时关一台泵,下降至中间传感器时再关一台泵,下降至下限传感器时再关一台泵,下降至超低时再关第四台泵,这时四台泵全部关闭。
★故障报警:如果一台泵出现故障,仪表则发出声光报警,同时另一台泵自动投入工作。
★超时换泵:如果一台泵工作时间太长,超过6小时,则自动换另一台泵工作。
★超低超高水位报警报警:供水型超低传感器缺水报警,排水型超高传感器水满报警。
将转换开关打到左边,按下绿色按钮水泵启动;按下红色按钮水泵停止工作。将转换开关打到右边,控制箱自动循环使用。均为500*600*200的箱体,功率大于22KW的水泵建议采用软启动控制箱。该控制箱可以做成双层门防雨不锈钢控制箱,也可以配备通讯接口。
