GKY2-3T、GKY3-4T、GKY4-5T分别为控制2台泵、3台泵、4台泵循环交替使用的专用液位控制仪表,除了具有液位显示、供排水设置外,还具有如下功能:
★循环交替使用:是指一台泵工作一个循环后,下一次启动另一台泵工作。这种方式可防止备用泵长期闲置而发生锈死现象。
★应急时同时自动功能:是指在紧急情况下多台泵同时工作。如供水型在最低水位缺水,排水型最高水位有水报时多台泵同时启动。
★故障自动投入报警功能:即当一台泵发生故障时,另一台泵自动投入工作,同时仪表发出声光报警。
★超时换泵功能:即一台泵工作超过6小时,则自动切换另一台泵。
★超高超低液位报警功能:供水型最低水位缺水报警,排水型最高水位有水报警。
水泵控制继电器有1、2二组输出端,可以分别控制1号、2号二台水泵,具体工作方式如下:
★供水时:在水位低于中间传感器时启动一台泵供水,水位上升至上限时停泵。当水位再次下降至中间传感器时则启动另一台泵,如此二台泵循环交替使用。如果一台泵供水不及时,水位继续下降,低于下限传感器时则两台泵同时启动供水。关泵时按照先开先关的顺序,逐步关泵。水位上升至中间传感器时关一台泵,上升至上限传感器时再关一台泵,这时二台泵全部关闭。
★排水时:在水位高于中间传感器时启动一台泵排水,水位下降至下限时停泵。当水位再次上升至中间传感器时则启动另一台泵,如此二台泵循环交替使用。如果一台泵排水不及时,水位继续上升,高于上限传感器时两台泵同时启动排水。关泵时按照先开先关的顺序,逐步关泵。水位下降至中间传感器时关一台泵,下降至下限传感器时再关一台泵,这时二台泵全部关闭。

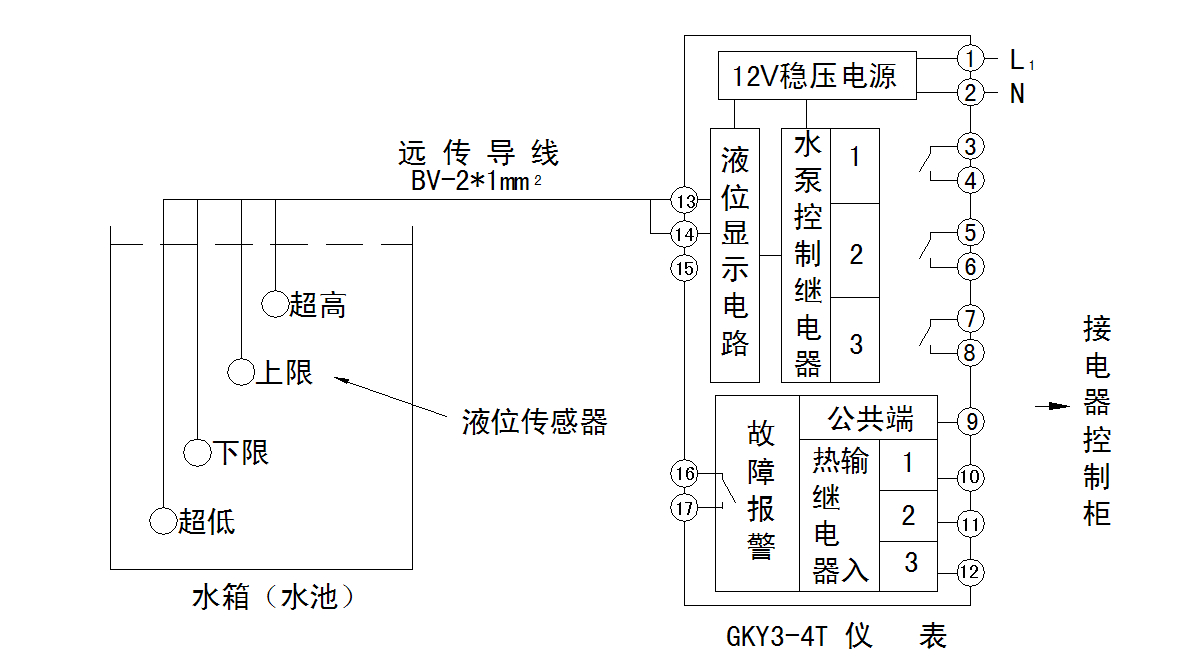

水泵控制继电器有1、2、3三组输出端,可以分别控制1号、2号、3号三台水泵,具体工作方式如下:
★供水型:在水位低于上限传感器时启动一台泵,三台泵循环交替使用(三台泵中循环选一台泵工作)。一台泵供水不足,水位继续下降低于下限传感器时启动第二台泵(三台泵中循环选二台泵工作)。两台泵供水不足,水位继续下降低于超低传感器时启动第三台泵,这时三台泵同时启动。关泵时按照先开先关的顺序,逐步关泵。水位上升至下限传感器时关一台泵,上升至上限传感器时再关一台泵,上升至超高传感器时再关一台泵,这时水泵全部关闭。
★排水型:在水位高于于下限传感器时启动一台泵,三台泵循环交替使用(三台泵中循环选一台泵工作)。一台泵排水不足,水位继续上升高于上限传感器时启动第二台泵(三台泵中循环选二台泵工作)。两台泵排水不足,水位继续上升高于超高传感器时启动第三台泵,这时三台泵同时启动。关泵时按照先开先关的顺序,逐步关泵。水位下降至上限传感器时关一台泵,下降至下限传感器时再关一台泵,下降至超低传感器时再关一台泵,这时水泵全部关闭。
水泵控制继电器有1、2、3、4四组输出端,可以分别控制1号、2号、3号、4号四台水泵,具体工作方式如下:
★供水型:在水位低于上限传感器时启动一台泵,四台泵循环交替使用(四台泵中循环选一台泵工作)。一台泵供水不足,水位继续下降低于中间传感器时启动第二台泵(四台泵中循环选二台泵工作)。二台泵供水不足,水位继续下降低于下限传感器时启动第三台泵(四台泵中循环选三台泵工作)。三台泵供水不足,水位继续下降低于超低传感器时启动第四台泵,这时四台泵同时启动。关泵时按照先开先关的顺序,逐步关泵。水位上升至下限传感器时关一台泵,上升至中间传感器时再关一台泵,上升至上限传感器时再关一台泵,上升至超高传感器时再关一台泵,这时水泵全部关闭。
★排水型:在水位高于于下限传感器时启动一台泵,四台泵循环交替使用(四台泵中循环选一台泵工作)。一台泵排水不足,水位继续上升高于中间传感器时启动第二台泵(四台泵中循环选二台泵工作)。二台泵排水不足,水位继续上升高于上限传感器时启动第三台泵(四台泵中循环选三台泵工作)。三台泵排水不足,水位继续上升高于超高传感器时启动第四台泵,这时四台泵同时启动。关泵时按照先开先关的顺序,逐步关泵。水位下降至上限传感器时关一台泵,下降至中间传感器时再关一台泵,下降至下限传感器时再关一台泵,下降至超低传感器时再关一台泵,这时水泵全部关闭。
多台泵专用控制GKY仪表外型为130(深)×149(宽)×74(高),开空尺寸为151(宽)×76(高),单位:mm 。如下图:
仪表面板可以进行供水排水设置。
这是四台泵循环交替使用的液位控制方案,采用GKY4-5T仪表。三台泵、二台泵的设计方案分别采用GKY3-4T、GKY2-3T仪表,设计图做相应的简化即可。
